一.引言

供暖就是用人工方法向室内供给热量，使室内保持一定的温度，以创造适宜的生活条件或工作条件的技术。供暖系统由热源（热媒制备）、热循环系统（管网或热媒输送）及散热设备（热媒利用）三个主要部分组成，在北方地区冬季使用很为广泛。

二.供暖系统

供暖系统主要由以下几部分组成： 锅炉本体：包括燃烧设备（减速箱、炉排）、各受热面（各种管道、锅筒、空气预热器、省煤器）、炉体围护结构等。 热力系统：包括水处理设备，分水定压系统，循环系统。 烟风系统：包括鼓风机、引风机、烟道、风道。 运煤除灰系统：包括煤的破碎、筛分、输送、提升、除灰、排渣设备等。

变频器在供暖设备中可以使用的地方大致上有，输送，提升，引风，鼓风，循环水泵等。 鼓风机与引风机控制着锅炉炉膛内的压力，引风量随着鼓风量的变化做相应的调整，是锅炉内部始终保持在一定的压力值，确保整个系统的稳定性。

三.锅炉系统控制要求

1、引风与鼓风都需要做成两套启动方式，变频与软启动两套方案。

2、引风机需要做成外部互锁电路 ，通过转换开关实现两地控制。

3、给煤机与炉排需可实现同步调速与分开单调，并配有故障报警与急停功能。

4、循环水泵一般外配给水控制器，通过管道压力的反馈值调节PID来实现恒压控制。

四.ED3100变频器在锅炉系统中特点简介：

1、引风机与鼓风机采用V/F控制方式，低频力矩稳定，最短加减速时间为0.5S。

2、具有同步带微调的功能，其功能稳定精准。

3、功率范围0.75kw～800KW，输出频率范围0.0～400.0Hz，可满足大功率引风机与鼓风机的需求。

4、提供链路标准的0～10V/0-20mA模拟量接口，可连接电流表，电压表，转速表等数控输出设备。

5、完善的自我保护功能，可以很好的保护电机与设备的安全运行.。

6、良好的PID调节功能，通过外部给水控制器实现自动倒泵以及切换功能。

五、实际使用情况：

1、循环水泵系统控制灵活，运行可靠，节能可以达到10%-30%。

2、鼓风机与引风机起停灵活方便，在保证风量的同时降低频率到45HZ左右，以达到节能的目的；且风机提供的风量持续稳定，可以提高煤炭的燃烧率，达到充分利用资源，节省能源的目的。

3、炉排与给料机可同步调速即节省人工，又可以保证上料及时方便，省时省力。

六．结束语

易驱变频器在锅炉系统使用中性能稳定，高效，以其节能而闻名，在业内口碑良好，使用广泛，且反映良好。

七．附图。

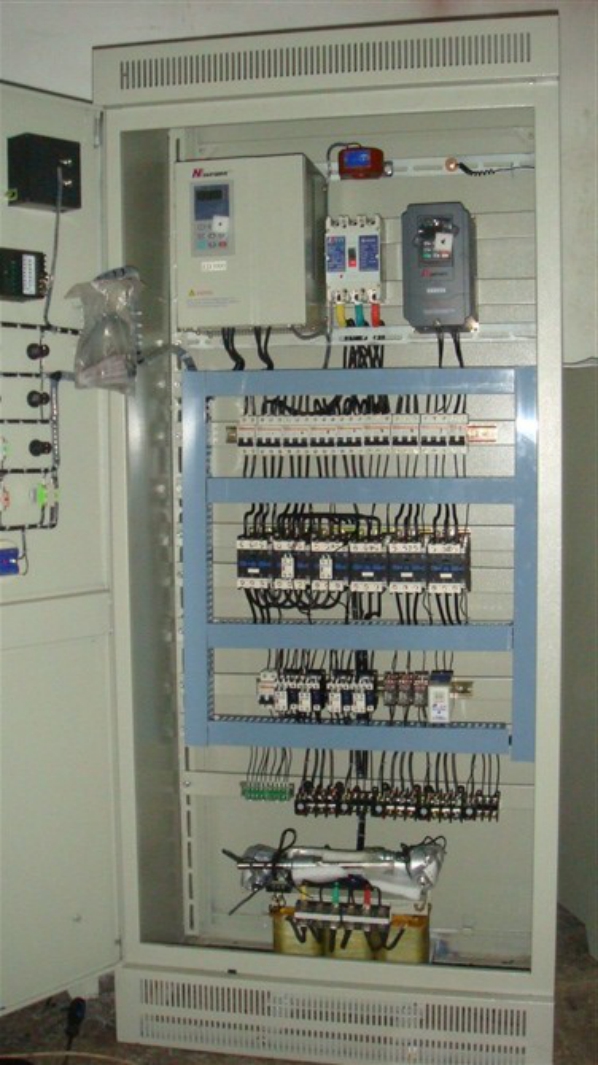

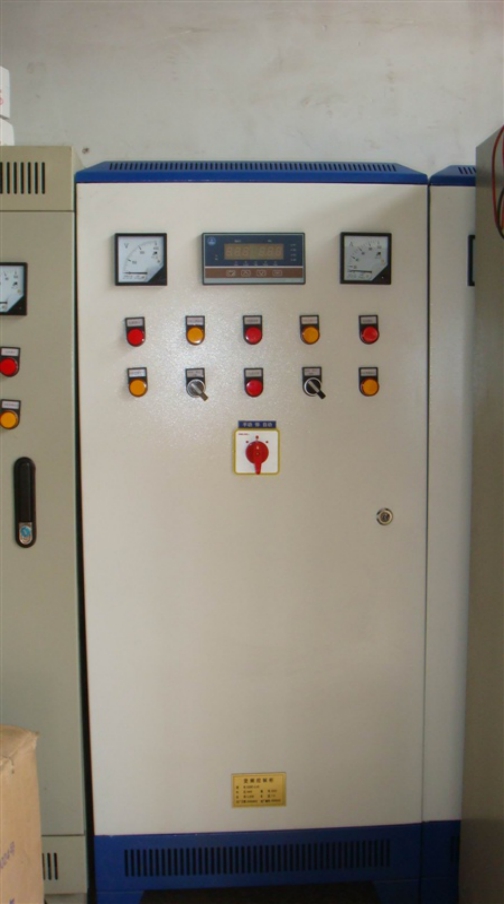

采用易驱变频器做成的锅炉系统控制柜
