一、引言

  近年来,我国基础建设投资巨大,祖国上下大变样。这其中,打桩机的作用不可或缺,无论是高架桥、立交桥,还是跨江大桥工程,处处都有它的身影。

二、打桩机工作原理及工艺

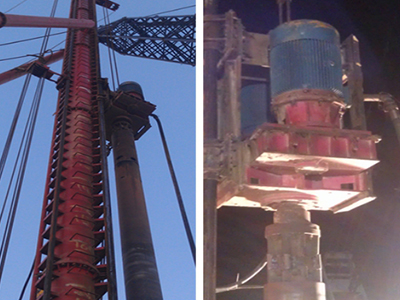

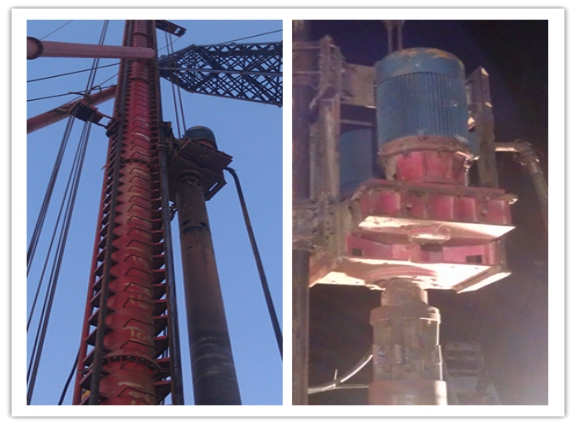

  螺旋打桩机是一种通过动力头带动钻杆钻头向地下钻机成孔的打桩设备。螺旋打桩机可以分为两个部分:桩架和钻进部分。其主要由行走机构、回转机构、动力机构、液压及传动机构、操作机构几个部分组成,而我们主要是对其动力机构和回转机构进行变频控制,达到方便的操控目的。螺旋打桩机桩架主要由顶部滑轮组、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统及电气系统组成。立柱为折叠式,采用箱形截面结构型式,法兰连接方式。立柱两侧配有圆形或方形滑道作为动力头、钻杆上下运动的导向和抗扭。此种钻机配备的箱形可折叠式立柱利用液压缸进行起降,方便快捷,运输时也不需拆卸。立柱下部与上盘铰接,中后部与斜撑杆铰接,立柱顶部有滑轮组,用来完成对动力头、钢筋笼和注浆导管等的起降。动力头可沿滑道上下滑动托运时可拆卸。

  工艺流程: 螺旋打桩机就位→埋设护筒→钻头轻着地后旋转开钻→放下钻头→钻孔完成,清孔并测定深度→放入钢筋笼和导管→进行混凝土灌注→拔出护筒并清理桩头沉淤回填,成桩。

三、易驱ED3100变频器带载打桩机

  传统的打桩机大多采用电机直接驱动减速箱或变速箱直接驱动钻杆、钻头。但这种控制方式存在着许多不足:如果使用减速箱,则钻头只有一个速度,不管遇到什么地质情况都只能按照相同速度打桩,这样导致效率太低;而变速箱虽然能通过机械换挡,实现调速,但因机械制作难度大,成本高,通常也只有三个档,只能实现三个速度的切换。而切换时操作又十分麻烦,因此也带来较高的故障率。采用变频控制可以很平滑的调节速度,减少钻头的冲击和磨损,不同的地质对应不同的速度,远程操作监控,提高效率。


结束语:

  易驱ED3100系列变频器带载打桩机 ,调速精度高、稳定性好、操作简洁,拥有足够的范围来应对不同的直径要求、能满足深度不等和差异大的地质情况等不同状况的需要,同时大幅降低了减速箱的制造成本,大大提高了工作效率,也减少了机器的磨损,延长了使用寿命,深得用户的认可。基础设施的建设是国家稳定的基石,随着我国经济的快速发展,对城市的基础设施建设提出了更高的要求,为变频器在打桩机上的应用推广奠定了良好的基础
