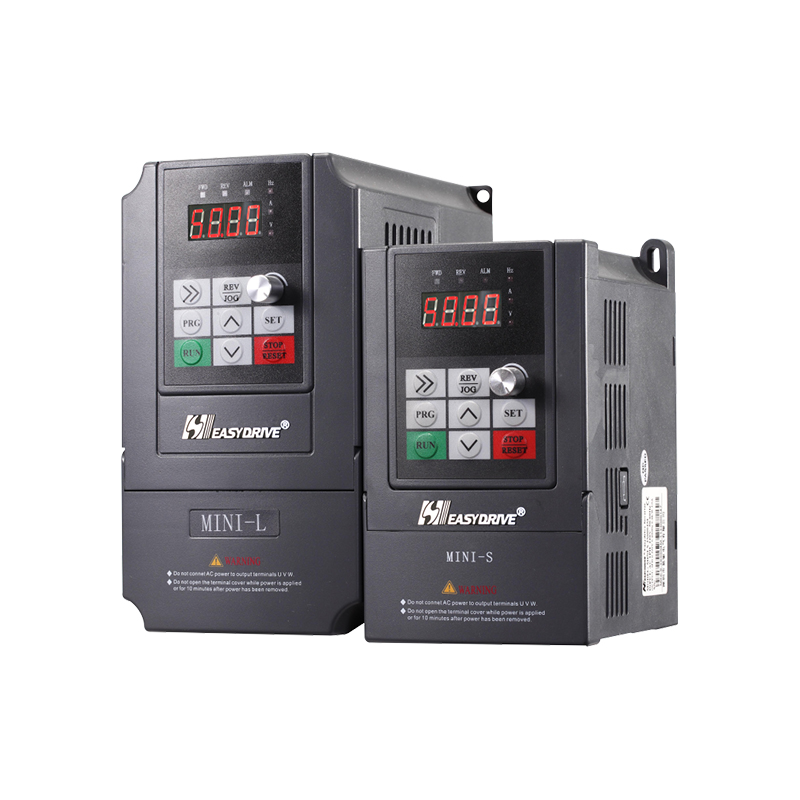

MINI-S/L通用迷你型变频器
MINI-S/L通用迷你型变频器
MINI-S/L通用迷你型变频器
MINI-S/L通用迷你型变频器
MINI-S/L通用迷你型变频器
MINI-S/L通用迷你型变频器
MINI-S/L通用迷你型变频器
功率范围:
MINI-S 0.75KW~1.5KW/AC220V
MINI-L 0.75KW~1.5KW/AC220V 0.75KW~2.2KW/AC380V
产品特点
规格参数
控制领先

  • 内置无速度传感器矢量控制以及V/F控制方式性能优异:1Hz启动转矩150%。

结构紧凑

  • 高效散热设计,体积灵巧,缩小配电柜设计空间;
  • IPM智能功率模块与主电路集成设计。

功能丰富

  • 内置PID,多段速(最多8段速),简易PLC;
  • 内置制定单元、内置标准MODBUS通讯协议;
  • 高速脉冲输入、输出功能(MINI-S无脉冲输出);
  • 宽电压工作范围设计,适应国内低压特殊场合;
  • 过流多种保护。

产品应用

  • 广泛应用于机械、纺织、印染、包装、印刷、制药、食品、回流焊及流水生产线。

项目

标准规范

输入

输入电压

单相220V、三相 380V;50Hz/60Hz

变动容许值

电压:-20% ~ +20% 电压失衡率:<3%

输出

额定电压

0~220V/0~380V

频率范围

0Hz~400Hz

调制方式

优化空间电压矢量PWM

主要控制功能

调制方式

优化空间电压矢量PWM

控制方式

无速度传感器矢量控制

频率精度

数字设定:最高频率×±0. 01%;模拟设定:最高频率×±0.2%

频率分辨率

数字设定:0.01Hz;模拟设定:最高频率×0.1%

转矩提升

自动转矩提升,手动转矩提升1%~30.0%(V/F模式)

V/F曲线

线性V/F曲线、平方V/F曲线、用户自定义V/F曲线

内置PID

方便地构成闭环控制系统,适用于压力、流量控制

多段速运行

通过内置PLC或控制端子实现多段速运行

无感矢量控制

转矩特性

1HZ时输出额定转矩的150%,转速稳定精度0.1%

电机参数自辨识

在电机完全静止的情况下自动辨识电机参数,以获得最佳控制效果

运行功能

运行命令通道

操作面板给定;控制端子给定;串行口给定;可三种方式切换



频率设定通道

键盘电位器给定;键盘▲、▼键给定;数字给定;串行给定; 端子UP/DOWN给定;模拟信号给定;组合给定

开关输入通道

正、反转指令;6路可编程开关量输入,最多可设定30种功能。

模拟输入通道

2路模拟信号输入,0~20mA、0~10V可选

模拟输出通道

模拟信号输出0~10V、0~20mA可选

开关量输出通道

3路可编程开路集电极输出;1路继电器输出信号;

操作面板

LED数码显示

可显示设定频率、输出电压、输出电流等参数

保护功能

过流保护;过压保护;欠压保护;过热保护;过载保护等
