路辉机械反馈GT200现场DO2无输出分析报告
一、现场遇到情况说明：
1、GT200产品用于物流分拣设备需要用到DO1、DO2端子，用于配合外部24VDC电源控制
2只24VDC的中继的通断；
2、现场发现已将CME与COM端子的短接片拆除，PLC与24VDC短接片也已拆除，外部电
源24VDC的V+接在CME上，COM空置没接任何线路，外部电源24VDC的V-接在PLC
端子上；
3、现场电控柜上有运行带绿色指示灯按钮，停止按钮，故障复位带黄色指示灯按钮，按钮上的指示灯都为24VDC电压等级，要求变频器运行时，按运行按钮时，变频器启动此时DO1输出外部电源24VDC的V+给对应控制的中继线圈，线圈另一端与外部24VDC电源的V-并接，从而中继吸合，按钮绿色指示灯得24VDC电压点亮，当变频器出现故障时，DO2输出，但现场是DO2没有任何输出，无法把变频器故障复位按钮上的黄色指示灯点亮。
二、现就上述GT200系列产品两个DO口做以说明：

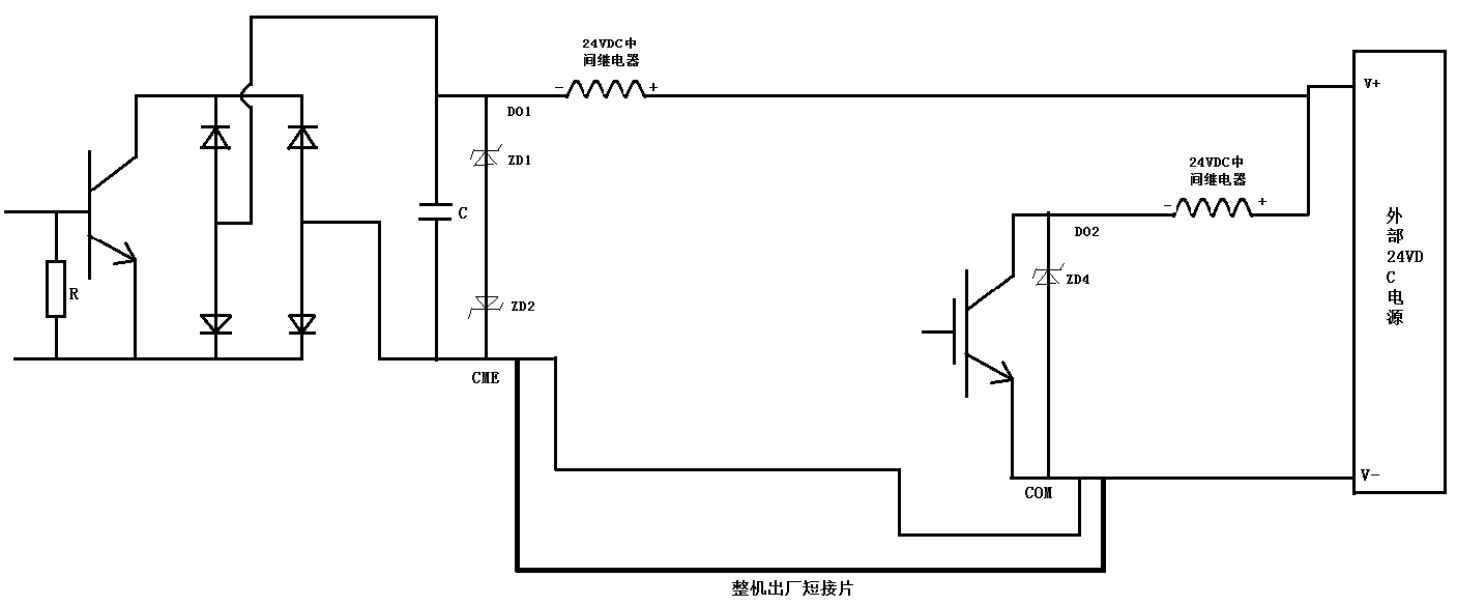

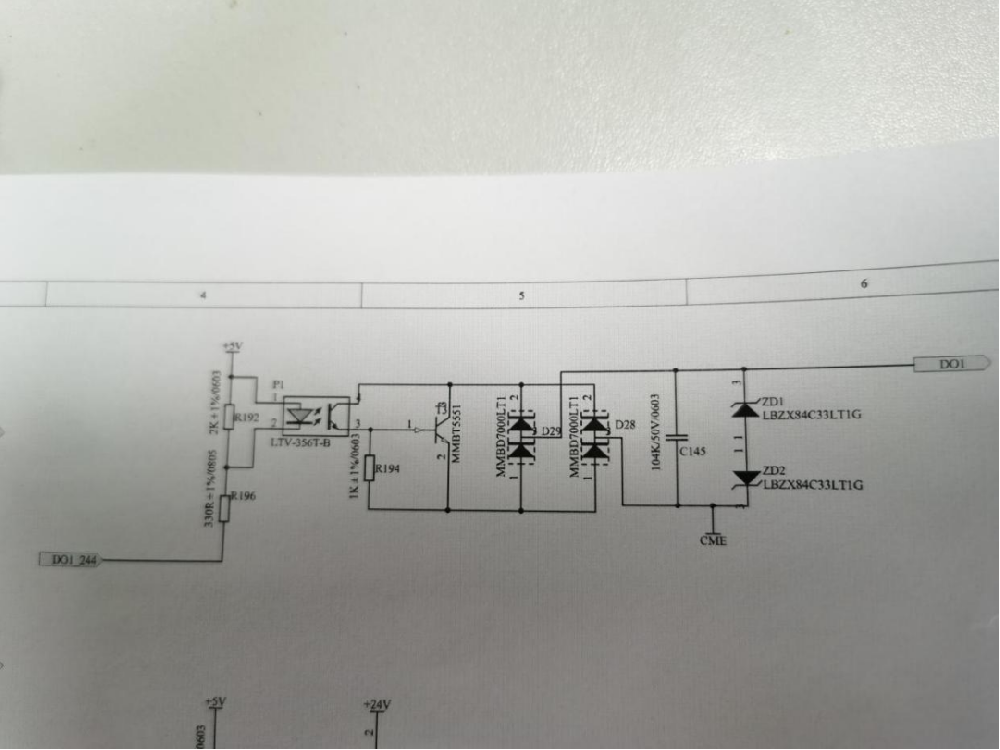

1、DO1原理图：
图1

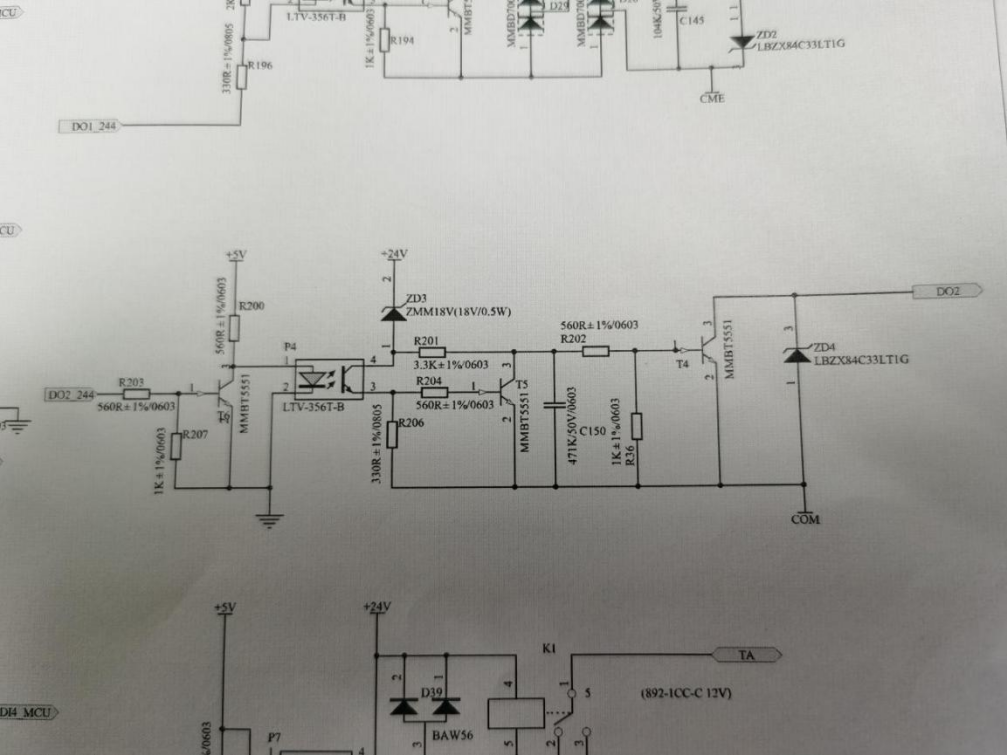

2、DO2原理图：
图2
3、从图1中可以看出DO1输出端口的公共点为CME，图2中可以看出DO2输出端口的公共点为COM；

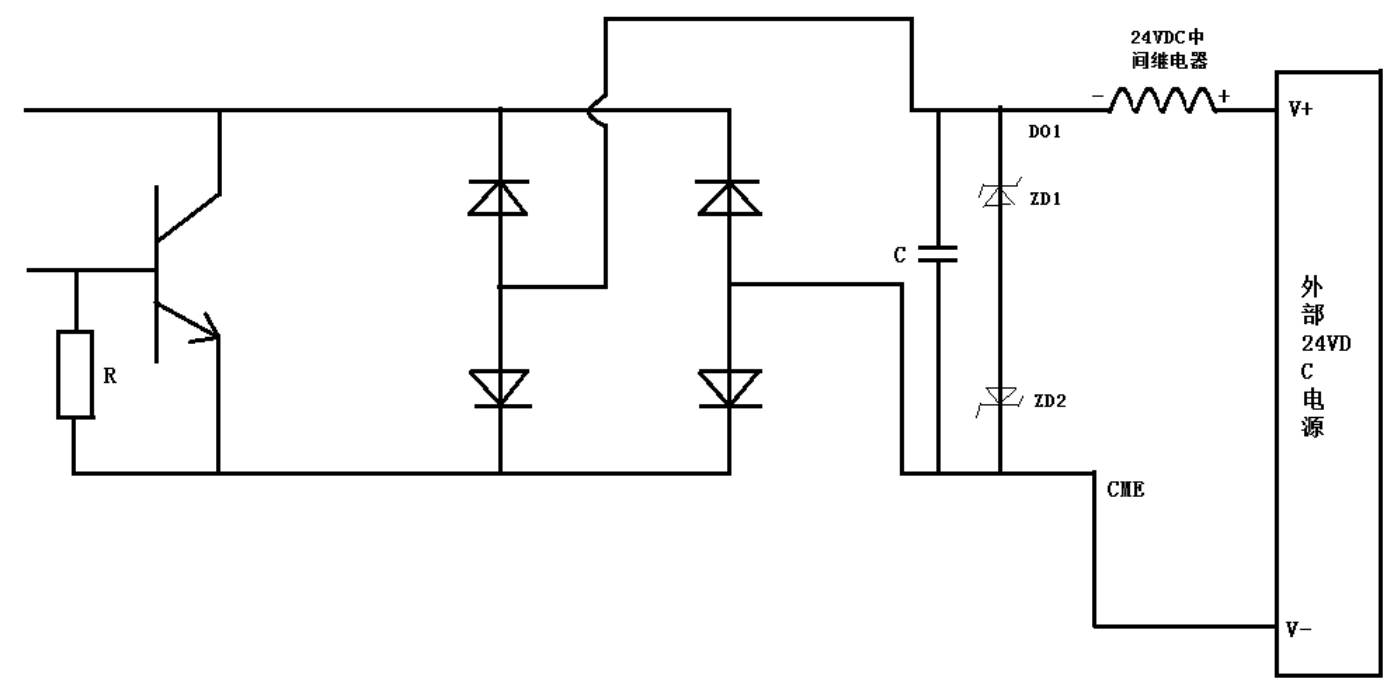

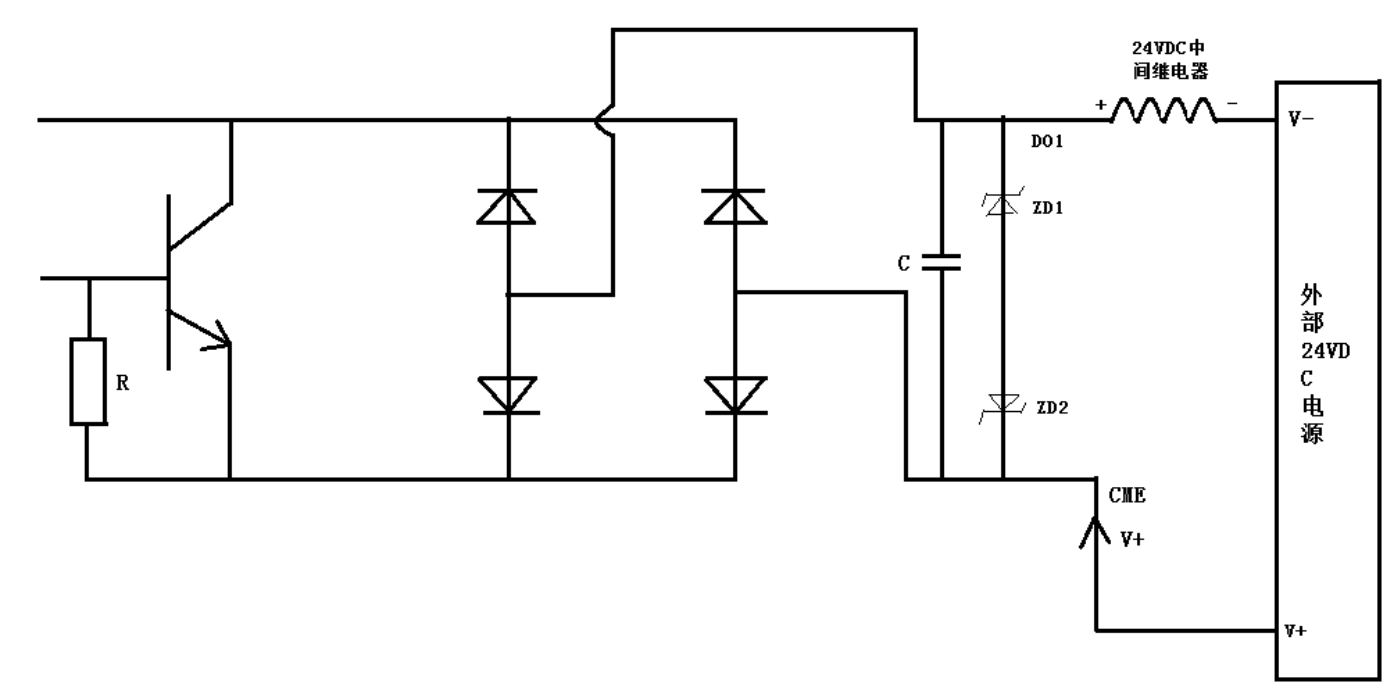

4、图1可以看出，DO1口可以控制外部电源24VDC的V+端，也可以控制外部电源24VDC的V-端，如下示意图所
示；

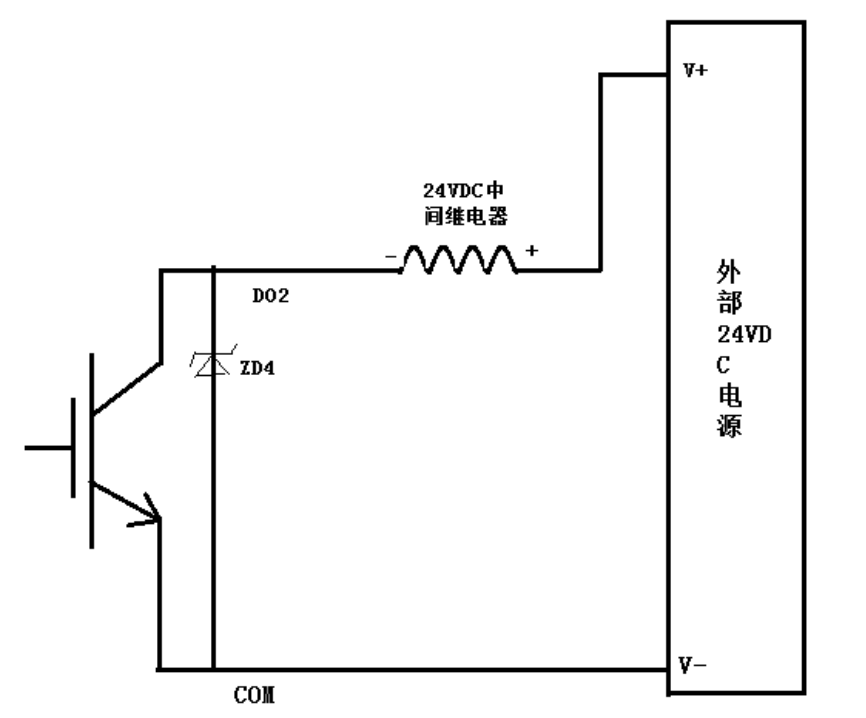

5、图2可以看出，DO2的端口硬件电路发生变化，只能控制外部电源24VDC的V+端，如下图所示；
6、如果DO2口控制外部电源24VDC的V+会烧坏DO2口与COM端口的稳压嵌位二极管ZD4,即使不烧坏端口嵌位二
极管ZD4,端口的T4三极管也不能正常的通断【DO2口兼顾高速脉冲输出功能】。
三、临时现场修改接线对策和永久接线变更对策：

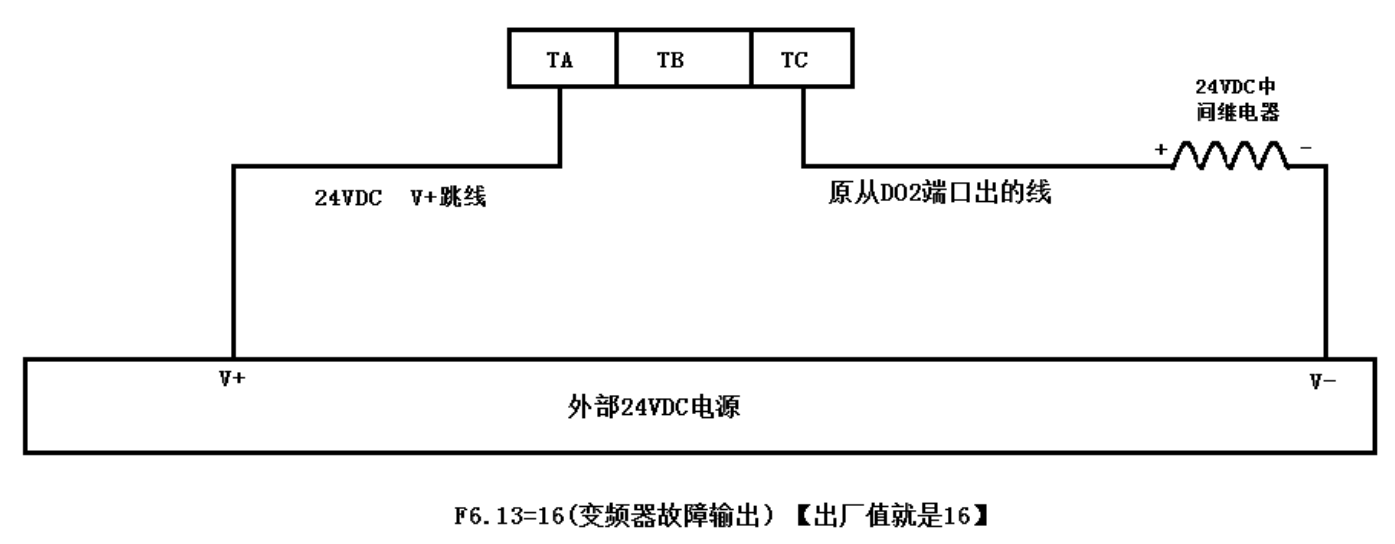

1、临时现场修改接线对策：
只是变更DO2端口的接线，DO1端口接线不变。
2、永久接线变更对策：
