一、引言:

近些年来,工业洗涤设备尤其以水洗设备为主,变频器的应用越来越普及,变频器也因此为工业洗涤设备带来了全新的技术革命,从最早的不可调速的半自动洗衣机到用两个双速电机来实现四个速率的全自动洗衣机,最后发展到只需一个电机就可实现多段速率的现代洗衣机。变频器在工业洗衣机上大大的提高了稳定性及保障性。

二、工业洗衣机工作过程简介

工业洗衣机由电机通过皮带变速带动内胆转动、且在时序控制器作用下正反旋转,带动水和衣物作不同步运动,使水和衣物等相互摩擦、揉搓,达到洗净的目的。本机采用一台三相异步电动机或一台调速电机(洗染机)作运转动力,当接通电源时,电源指示灯亮,通过PLC来控制变频器的手动、自动启动和停止;自动位置时运转指示灯亮,根据洗涤工艺要求选择洗涤时间,机器将在规定的时间内正反自动运转洗涤。一般有4个过程:洗涤(一般速度在10HZ左右正反转,水加满时负载为最重)、匀布(一般速度在45HZ左右)、中脱(一般速度在80HZ左右)、高脱(一般速度在150HZ左右)

三、工业洗衣机对变频的工艺要求

1、需要V/F曲线可自己行调节

2、需要通过PLC来实现变频的启动和停止。

3、要求电机低频运行高力矩输出,同时能高速运行。

4、需要多段速开控制变频器的速度。

四、ED3100系列变频器特点介绍

1、低频启动力矩大,0.5HZ时起动转矩能够达到180%;

2、优异的加减速性能,最短减减速时间为0.5S,最高可达3600S。

3、可实现加减速时间的切换,多段速的切换(可达到8段速),外部端子控制启停。

4、可编程继电器接线端子能承受电压AC0-250V,电流0-50MA。

5、完善的保护措施,可实现过压、欠压、输入缺相、、过载、过热、过流、外部端子故障、电流检测错误、10几种故障的保护,可靠性更高。

6、可编程继电器接线端子能承受电压AC0-250V,电流0-50MA。

五、ED3100系列变频器现场应用情况


图1洗衣机正面


图2洗衣机后面


图3洗衣机侧面

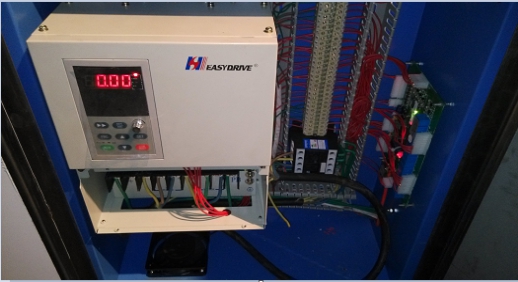

图4变频控制柜

六、 结束语

易驱电气ED3100系列变频器调速技术在工业洗衣机上的应用,使控制系统简洁,控制效率稳定,设备维修方便,大大提高了机械设备的整机性能,同时具有优良的性价比。
