一、引言

MVR是机械蒸汽再压缩技术(mechanical vapor recompression)的简称,MVR是重新利用它自身产生的二次蒸汽的能量,从而减少对外界能源的需求的一项节能技术。

其原理是将蒸发器产生的二次蒸汽经过压缩机压缩,使其压力和温度上升,蒸汽的热焓也随之增加,把增加了热焓的蒸汽送到蒸发器的加热室当作加热蒸汽使用,使料液维持沸腾状态,而加热蒸汽本身则冷凝成水,这样就把二次蒸汽中的潜热得到了充分的利用,从而达到了节能的目的。

近年来国外已将该技术应用于化工、制药、造纸、污水处理、海水淡化等各类行业中去了,其工作过程就是将低品位的二次蒸汽经过压缩机压缩,温度、压力提高,热焓增加,然后进入换热器加热、冷凝,以充分利用蒸汽潜热。

二、蒸汽压缩机的现有运行现状:

现场之前使用ACS510产品,由于某种原因损坏,导致处理厂该条生产线处于停摆状态。

三、蒸汽压缩机流量需求分析:

该压缩机处于二次压缩管道中,需要把蒸汽二次加压到0.7mpa,故压缩机的转速相对较高,需要达到2650rpm左右,之前使用ACS510驱动时的负载电流达到530-550A左右,压缩机后端无单向阀,无需考虑平衡压力输出转矩,涡轮轴有独立的油液冷系统,电机为三相380VAC异步电机,额定50HZ/315KW/2978RPM/563A。

三、使用易驱GT200变频器的优点

1、启动力矩大,满负荷正常启动;

2、全程高、中、低速,转速稳定;

3、加减速过程不失速、不过流;

4、调速范围广(0-550HZ任意调节);

5、低频启动力矩大满足,能平稳启动风机;

6、参数设置简单,默认V/F即可满足生产需求;

7、安装防护盖板,环境适应能力强;

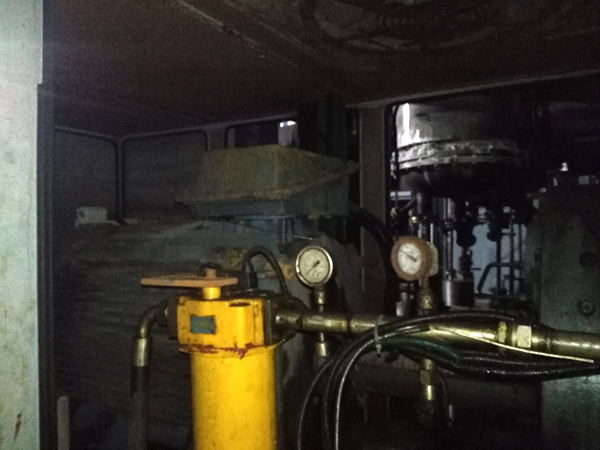

四、现场图片


五、结束语

易驱GT200变频器已经成功应用在污水处理厂的蒸汽涡轮增压器上,其优越的性能(低频转矩大,调速范围宽,稳态精度高,操作灵活方便,功能保护全)以及高可靠性得到了客户的好评,完全满足污水处理厂的工艺需求。
