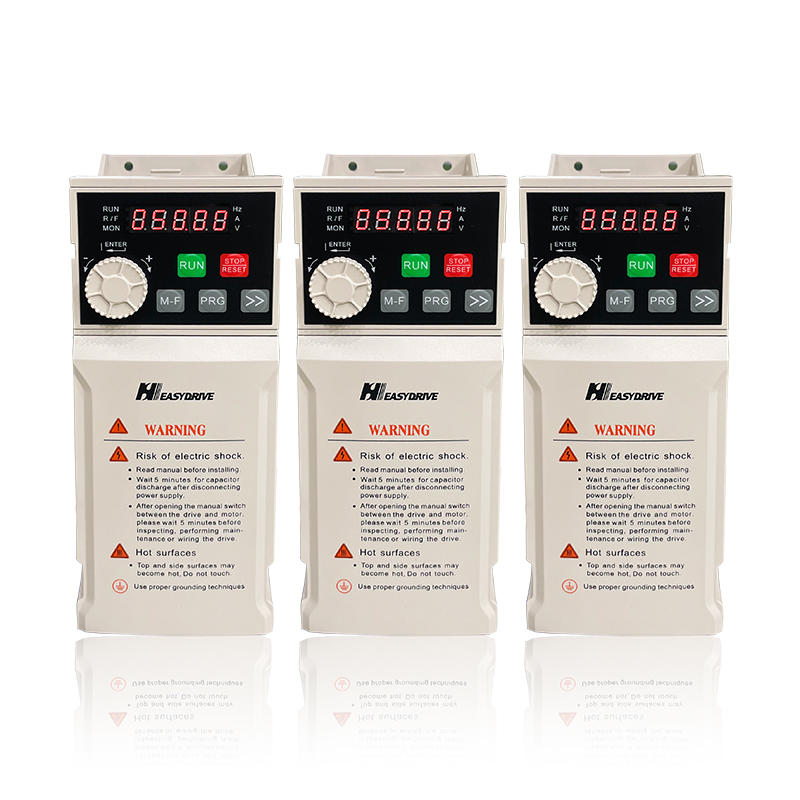

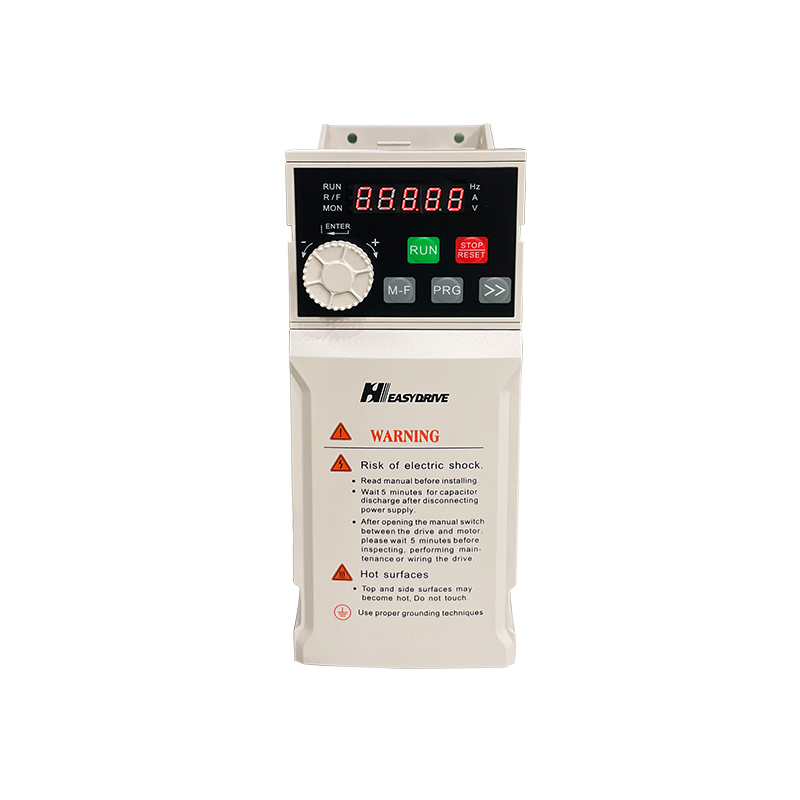

GT200系列SizeA-B 高性能系统型变频器
性能优异
- GT200系列SizeA-B变频器是一款通用高性能系统型变频器；
- 具备低频力矩大、电机参数自辨识、最优加减速控制、逐波限流等先进的控制性能；
- 具备强大I/O扩展功能，支持多种扩展卡，可以为客户定制工艺控制卡等扩展能力；
- 具备满足不同工艺要求的功能，如多段速控制、简易PLC控制、闭环控制、定长控制、下垂控制、自动节能运行、灵活的频率给定方式，多样的频率组合方式以及组合算法等一系列实用的功能。
产品应用
- 可用于机床、线缆、纺织、造纸、食品、包装、化工、市政工程等自动化生产设备的驱动，满足不同工业设备对性能、功能的需求。
|
项目 |
标准规范 |
|
|
输入 |
额定电压频率 |
三相，380Vac-440Vac；50Hz/60Hz 单相，200V-220Vac；50Hz/60Hz |
|
允许电压工作范围 |
电压：380V(-15%)～440V(+10%)，200V(-10%)～220V(+10%)；电压失衡率：<3%；频率：±5% | |
|
输出 |
输出电压 |
0～输入电压 |
|
频率 |
0Hz～550Hz |
|
|
过载能力 |
G型：150%额定电流60s P型：120%额定电流60s |
|
|
主要控制功能 |
控制方式 |
V/F模式、矢量模式 |
|
调速范围 |
1:100（矢量) | |
|
起动转矩 |
0.50Hz时150%额定转矩 | |
|
运行转速稳态精度 |
≤±0.5%额定同步转速 | |
|
频率精度 |
数字设定：最高频率×±0.01%； 模拟设定：最高频率×±0.2% |
|
|
频率分辨率 |
1Hz；模拟设定：最高频率X0.1% | |
|
转矩提升 |
自动转矩提升，手动转矩提升0.1%~30.0% | |
|
V/F曲线 |
三种方式：直线V/F曲线、用户设定V/F曲线、超起动方式； | |
|
加减速曲线 |
加减速时间，时间单位（分/秒）可选，最长600分钟 | |
|
直流制动 |
直流制动开始频率：0.00～60.00Hz； 制动时间：0.0～30.0s； 制动电流：0.0～100.0% |
|
|
点动 |
点动频率范围：0.10Hz～50.00Hz； 点动加减速时间0.1～60.0s可设， 点动间隔时间可设 |
|
|
多段速运行 |
通过内置 PLC 或控制端子实现多段速运行 |
|
|
内置PI |
可方便的构成闭环控制系统 |
|
|
自动节能运行 |
根据负载情况，自动优化 V/F 曲线，实现节能运行 |
|
|
自动电压调整（AVR） |
当电网电压变化时， 能自动保持输出电压恒定 |
|
|
自动限流 |
对运行期间电流自动限制， 防止频繁过流故障跳闸 |
|
|
自动载波调整 |
根据负载特性， 自动调整载波频率； 可选 |
|
|
客户化功能 |
定长控制 |
到达设定长度后变频器停机 |
|
下垂控制 |
适用于多台变频器驱动同一负载的场合 |
|
|
瞬停不停机控制 |
瞬时掉电时， 通过母线电压控制， 不间断运行 |
|
|
捆绑功能 |
运行命令通道与频率给定通道可以任意捆绑， 同步切换 |
|
|
运行功能 |
运行命令通道 |
操作面板给定、 控制端子给定、 串行口给定， 可通过多种方式切换 |
|
频率给定通道 |
数字给定、 模拟电压给定、 模拟电流给定、 脉冲给定、 串行口给定， 可通过多种方式随时切换 |
|
|
辅助频率给定 |
实现灵活的辅助频率微调、 频率合成 |
|
|
脉冲输出端子 |
0～50kHz的脉冲方波信号输出， 可实现设定频率、 输出频率等物理量的输出 |
|
|
模拟输出端子 |
2路模拟信号输出， 分别可选0/4～20mA或0/2～10V， 可实现设定频率、 输出频率等物理量的输出 |
|
|
操作面板 |
单排LED显示 |
可显示设定频率、输出频率、输出电压、输出电流等20种参数 |
|
按键锁定和功能选择 |
实现按键的部分或全部锁定， 定义部分按键的作用范围， 以防止误操作 |
|
|
环境
|
保护功能 |
输入缺相保护（可选）、 输出缺相保护（可选）、 过流保护、 过压保护、 欠压保护、 过热保护、 过载保护等 |
|
使用场所 |
远离电磁辐射源的场合；无油雾、腐蚀性气体、易燃性气体等场合；金属粉末、尘埃、油、水等异物不会进入 变频器内部的场所；无放射性物质、易燃物质场所；无有害气体及液体的场所；盐分少的场所；无阳光直射的场所。 |
|
|
海拔高度 |
低于1000米，1000米以上降额使用，最高使用海拔高度为3000米 | |
|
环境温度 |
－10℃～＋40℃,温度超过40℃需降额使用，40℃每增加1℃，需要降额1.5%，最高使用环境温度为50℃； | |
|
湿度 |
小于95%RH， 无水珠凝结 |
|
|
振动 |
小于5.9m/s² （0.6g） |
|
|
存储温度 |
－40℃ ～ ＋60℃ |
|
|
防护等级 |
IP20 |
|
|
冷却方式 |
强制风冷 |
|
| 污染等级 | PD2 | |
| 效率 | ≥93% | |
|
结构 |
安装方式 |
壁挂式 |
