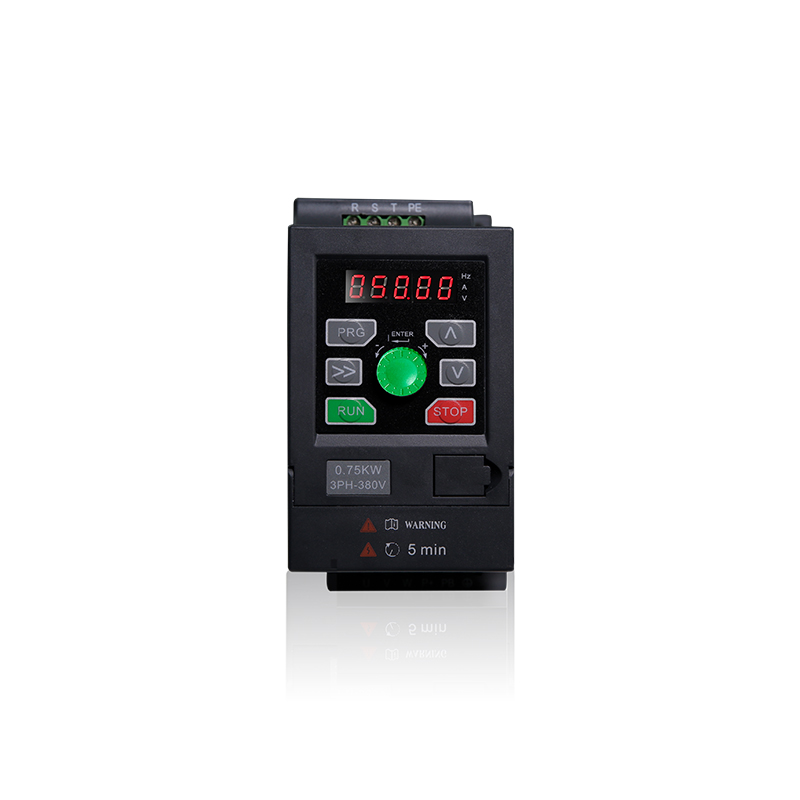

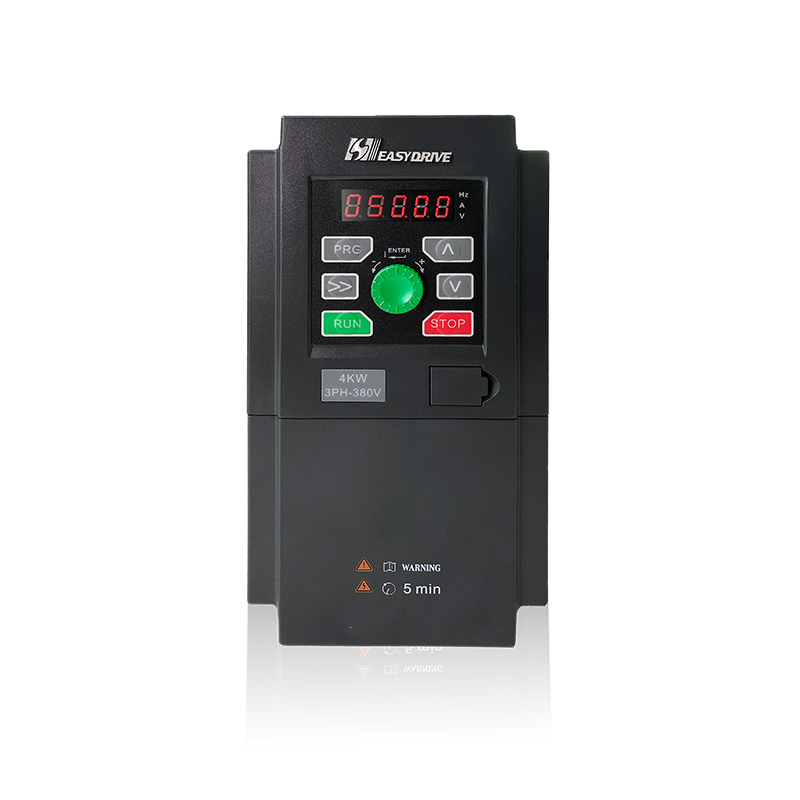

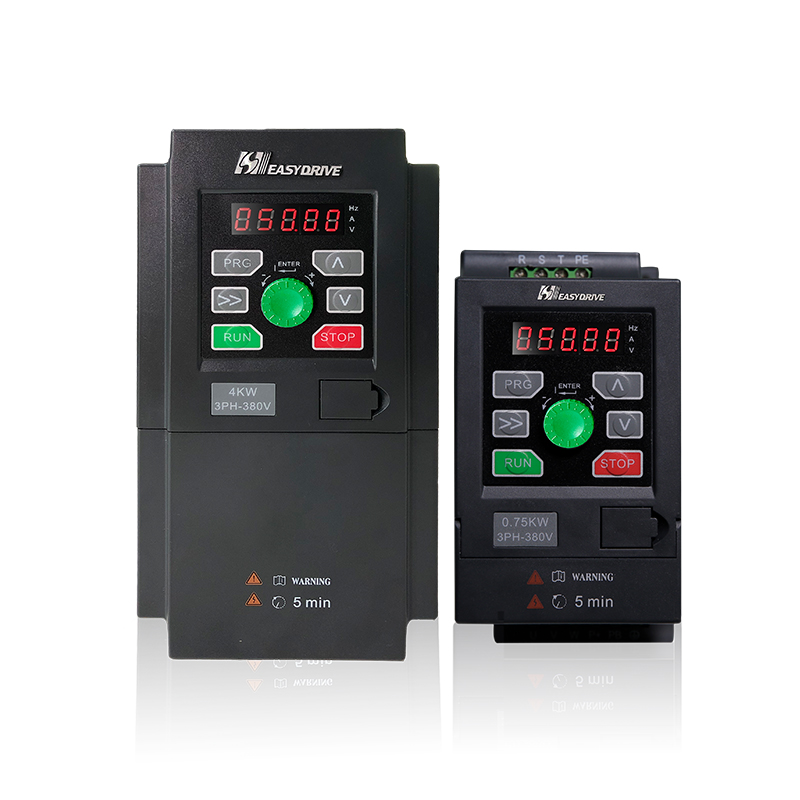

GT270 系统型变频器
GT270 系统型变频器
GT270 系统型变频器
GT270 系统型变频器
产品简介:
GT270系列变频器是易驱电气在最新技术平台上开发出来的一款产品,主要是基于用户对于小型化,高性价比、高可靠性的需求,具备强大的软件性能、安装便捷、体积小等优点。
产品特点
规格参数

卓越的性能

  • 优异的电流控制能力,保证快速加速过程不跳闸运行,加速时间更短;
  • 减速过程自动加入过励磁功能,减速时间更短;
  • 强大的过调制能力,在相同输入电压的情况下输出电压更高;
  • 强大的过载抑制能力,保证变频器在最大输出时不因过载故障而停机;
  • 优异的电流控制能力,保证快速加速过程不跳闸运行,加速时间更短;
  • 减速过程自动加入过励磁功能,减速时间更短;
  • 固件现场升级:易驱电气的升级软件为固件升级提供了极大的方便;
  • 参数调试软件,上位机调试软件


优异的产品功能


  • 内置行业专用宏参数,支持一键设定行业参数;
  • 参数调试软件,上位机调试软件;
  • 固件现场升级:易驱电气的升级软件为固件升级提供了极大的方便;
  • 支持排安装,导轨安装;支持外引键盘(LED/LCD键盘);
  • 简易PLC应用:每个周期最多16个阶段,每个阶段运行频率、时间、方向可设,时间单位可设(最多6000分),可通过端子进行暂停、复位、失效操作也可以与其他方式切换运行;频率源与命令源选择:可通过多功能端子实现频率源与命令源的选择,便于各种控制灵活切换;


产品应用


  • 应用于以木工雕刻、玻璃磨边、食品灌装、医药离心机、自动化生产线、电子设备、物流设备、输送线等为代表的小型自动化机械。

项目

标准规范

输入

额定电压,频率

单相220Vac或三相380Vac~440Vac;50Hz/60Hz

允许电压工作范围

单相电压:220V(-10%~15%)或三相电压380V(-10%~15%);
电压失衡率:<3%;频率:±5%(根据机型不同)

输出

额定电压

380Vac~440Vac或200Vac~240Vac

频率

0Hz~550Hz

过载能力

重载150%额定电流60s  (每十分钟一次)

主要控制功能

控制方式

V/F模式

起动转矩

0.50Hz时150%额定转矩

运行转速稳态精度

≤±0.5% 额定同步转速

频率精度

数字设定:最高频率×±0.01%;模拟设定:最高频率×±0.2%

频率分辨率

数字设定:0.01Hz;模拟设定:最高频率×0.1%

转矩提升

自动转矩提升,手动转矩提升0.1%~30.0%

V/F曲线

四种方式:1种用户设定V/F曲线方式和3种降转矩特性曲线方式(2.0次幂、1.7次幂、1.2次幂)

加减速曲线

一种方式:直线加减速,四种加减速时间,时间单位(分/秒)可选,最长10小时

直流制动

直流制动开始频率:0.00~60.00Hz;制动时间:0.0~60.0s;制动电流:0.0~150.0%

点动

点动频率范围:0.10Hz~50.00Hz;点动加减速时间0.1~600.0s可设,点动间隔时间可设

多段速运行

控制端子实现多段速运行

内置PI

可方便地构成闭环控制系统

自动节能运行

根据负载情况,自动优化V/F曲线,实现节能运行

自动电压调整(AVR)

当电网电压变化时,能自动保持输出电压恒定

自动限流

对运行期间电流自动限制,防止频繁过流故障跳闸

运行功能

运行命令通道

操作面板给定、控制端子给定、串行口给定,可通过多种方式切换

频率给定通道

数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定,可通过多种方式随时切换

辅助频率给定

实现灵活的辅助频率微调、频率合成


模拟输出端子

2路模拟信号输出,可实现设定频率、输出频率等物理量的输出(AO1支持0~10V输出,
AO2支持0~10V/0~20mA输出

操作面板

LED显示

可显示设定频率、输出频率、输出电压、输出电流等参数

环境

保护功能

输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等

使用场所

室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等

海拔高度

低于1000米,1000米以上降额使用,最高使用海拔高度为3000米

环境温度

-10℃~+40℃(环境温度在40℃~50℃需降额使用)

湿度

小于95%RH,无水珠凝结

振动

小于5.9m/s² (0.6g)

存储温度

-40℃ ~ +60℃

结构

防护等级

IP20

冷却方式

强制风冷, 带风扇控制



安装方式

壁挂式,导轨安装
