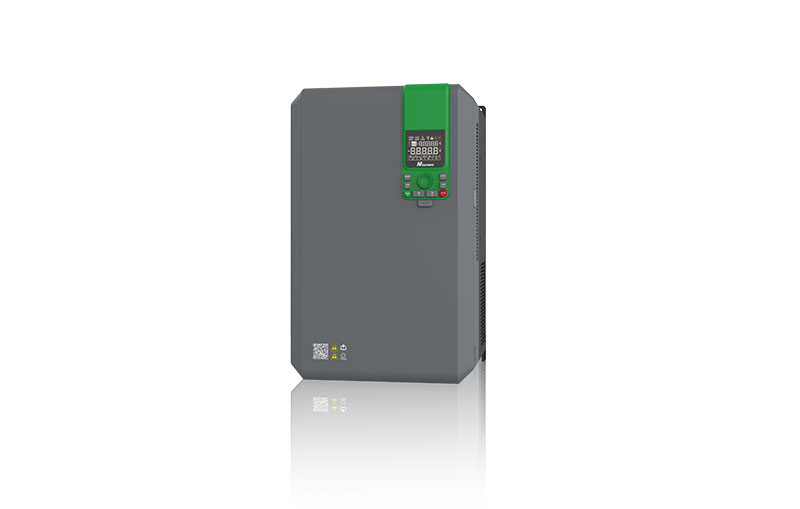

GT35系列风机水泵专用变频器
GT35系列变频器是一款风机水泵专用变频器，针对风机泵类应用进行了优化设计，使其更简单易用。内置多种风机泵类应用功能，如 PID、多泵控制、恒压供水、转速追踪、瞬停不停等;独立风道设计，加厚电路板涂层，能适应恶劣环境应用，确保设备长时间可靠运行;标配MODBUS-RTU协议，具有更好的工控系统兼容性;具备优异的电磁兼容特性，保证设备 在复杂电磁环境下稳定运行。功率范围覆盖0.75kW-355kW
-
产品概况
-
资料下载
产品介绍
简介
GT35系列变频器是一款风机水泵专用变频器，针对风机泵类应用进行了优化设计，使其更简单易用。内置多种风机泵类应用功能，如 PID、多泵控制、恒压供水、转速追踪、瞬停不停等;独立风道设计，加厚电路板涂层，能适应恶劣环境应用，确保设备长时间可靠运行;标配MODBUS-RTU协议，具有更好的工控系统兼容性;具备优异的电磁兼容特性，保证设备 在复杂电磁环境下稳定运行。功率范围覆盖0.75kW-355kW
应用范围
可应用于污水处理、暖通空调、化工，冶金、电力等行业的风机水泵类负载驱动。
技术规范
| 项目 | 项目描述 |
|---|---|
| 输入 | |
| 额定电压，频率 | 三相：380V~440Vac，50Hz/60Hz |
| 允许电压波动范围 | 电压：380V（1±5%，-44%/-10%） |
| 输出 | |
| 输出电压 | 0~输入电压 |
| 频率 | 0Hz~400Hz |
| 过载能力 | PH1：120%额定电流60s |
| 运行环境温度 | |
| 环境温度 | 数字设定：最高温度+45.0℃，最低温度-10℃；模拟设定：最高温度+40.2% |
| 转速提升 | 自动稳速提升，手动转速提升0.1%~20.0% |
| V/F控制 | 三种方式：V/F恒定、可变V/F控制、手动设定 |
| P/I控制 | 加速和减速时间（0秒~3600秒） |
| 主要控制功能 | |
| 直流制动 | 直流制动时间0.00~60.00秒 |
| 制动时间 | 0.0~99.0s |
| 点动 | 点动频率：0.0~100.0Hz |
| 多段速运行 | 可设定6段不同的速度 |
| 内置PLC | 可方便用户实现多种控制功能 |
| 自动电压调整（AVR） | 当电网电压波动时，自动调整输出电压以保证电机正常运行 |
| 多泵切换 | 为多泵系统提供切换功能，保证系统稳定运行，减少不必要的电机维护工作量 |
| 水泵恒压供水 | 通过内置PID调节功能，实现水泵恒压供水，保证水压稳定 |
| 火灾报警功能 | 紧急情况下可迅速切断电机电源，防止电机损坏，保护设备安全 |
| 运行状态监控 | 实时监控电机运行状态，提供多种运行参数，便于用户监控 |
| 运行功能 | |
| 脉冲输出信号 | 0~50KHz的脉冲信号输出，可实现脉冲频率、输出脉冲宽度的输出 |
| 模拟信号输出 | 2路模拟信号输出，分别可设0/4~20mA或2~10V，可实现过程控制 |
| 操作面板 | |
| LCD液晶显示（选配） | 内置中文液晶显示，输出电压、电流、频率等多种参数 |
| 保护功能 | |
| 输入缺相保护 | 输入缺相保护（三进）：输出短路保护、过流保护、欠压保护、过热保护、过压保护、过载保护 |
| 使用场所 | |
| 适用场所 | 无导电尘埃、腐蚀性气体场所 |
| 环境 | |
| 环境温度 | -20℃~+60℃ |
| 冷却方式 | 强制风冷 |
| 结构 | |
| 防护等级 | IP20 |
| 安装方式 | |
| 安装方式 | 壁挂式、机柜式、嵌入式 |
