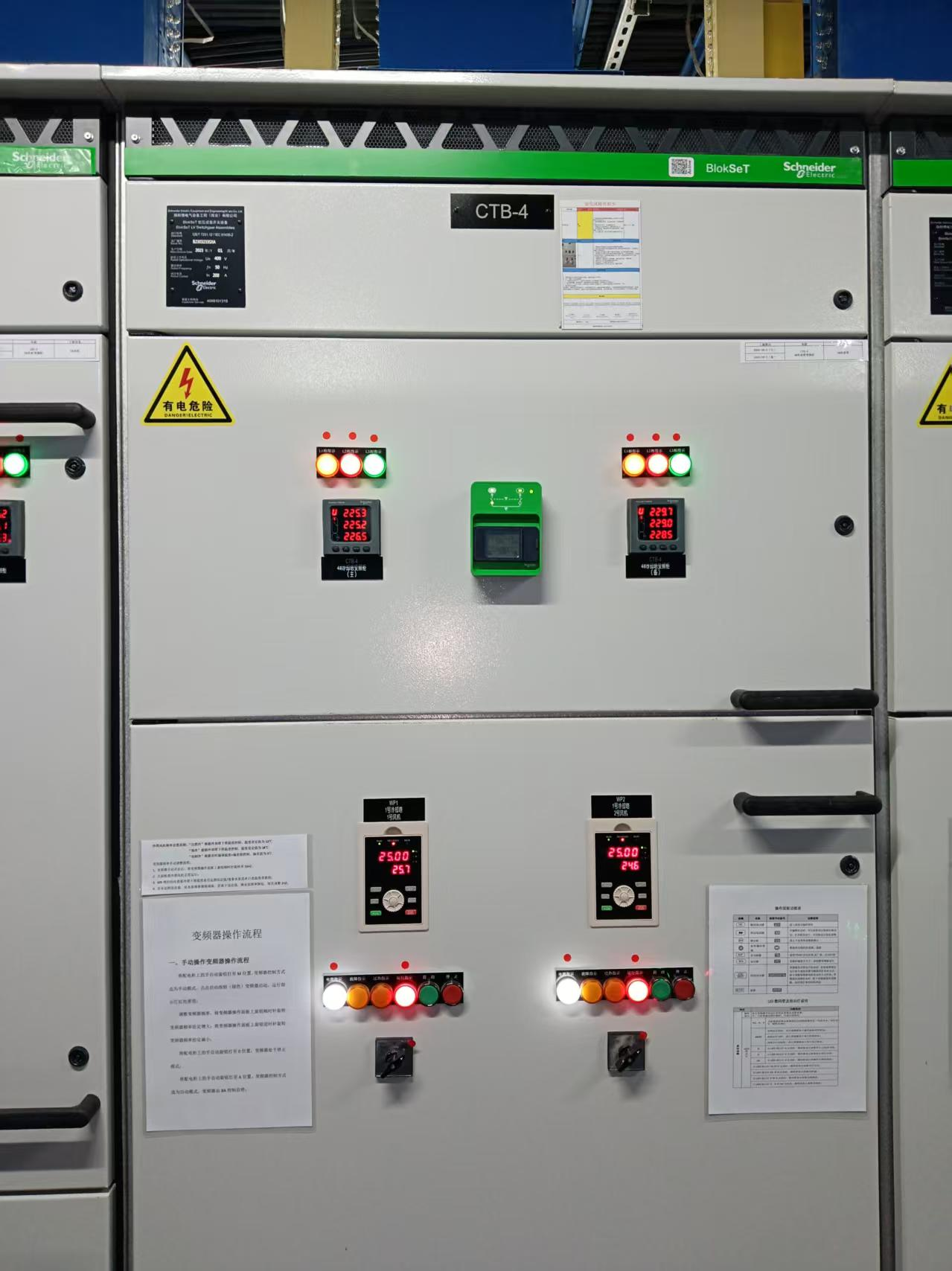

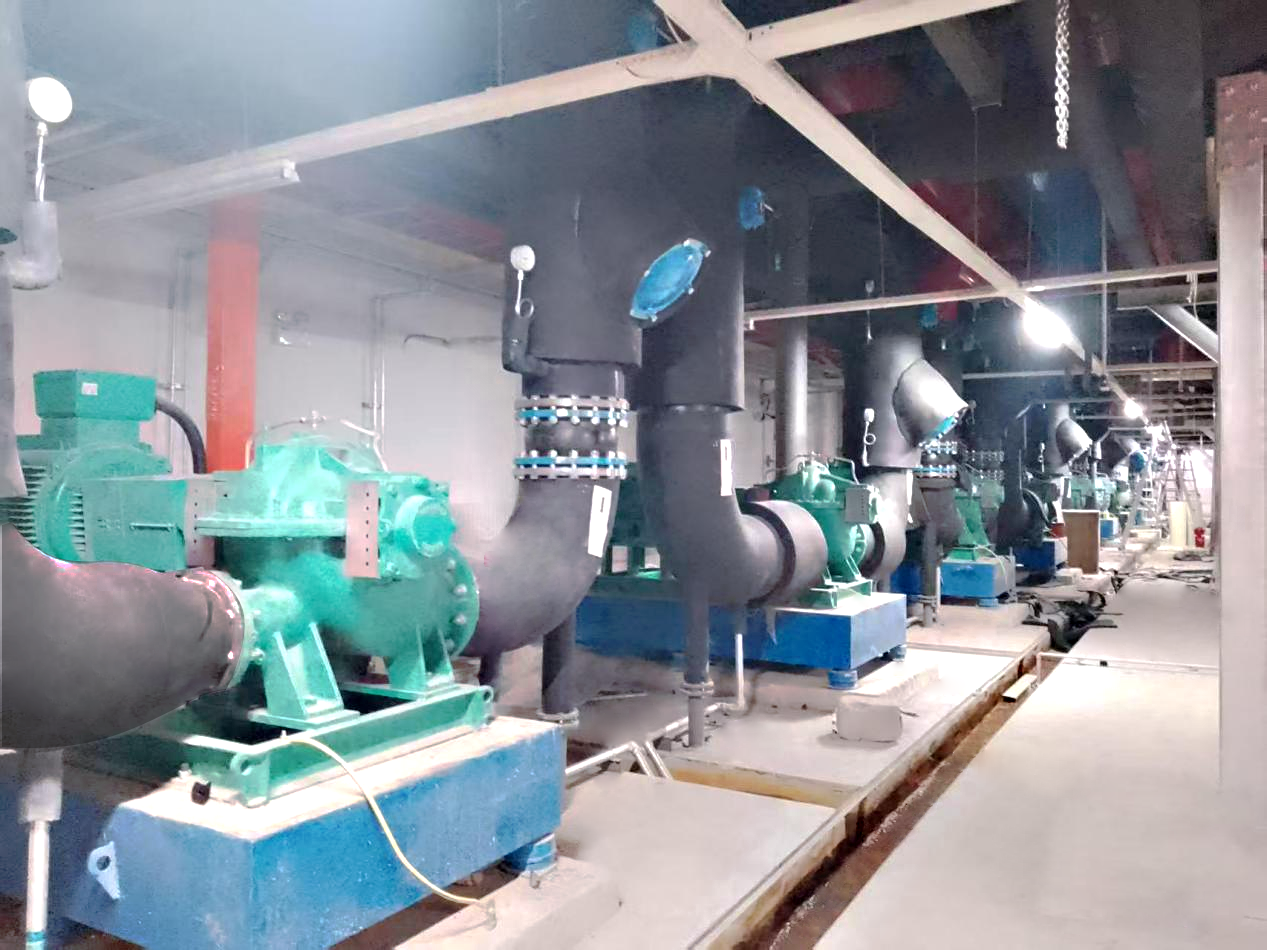

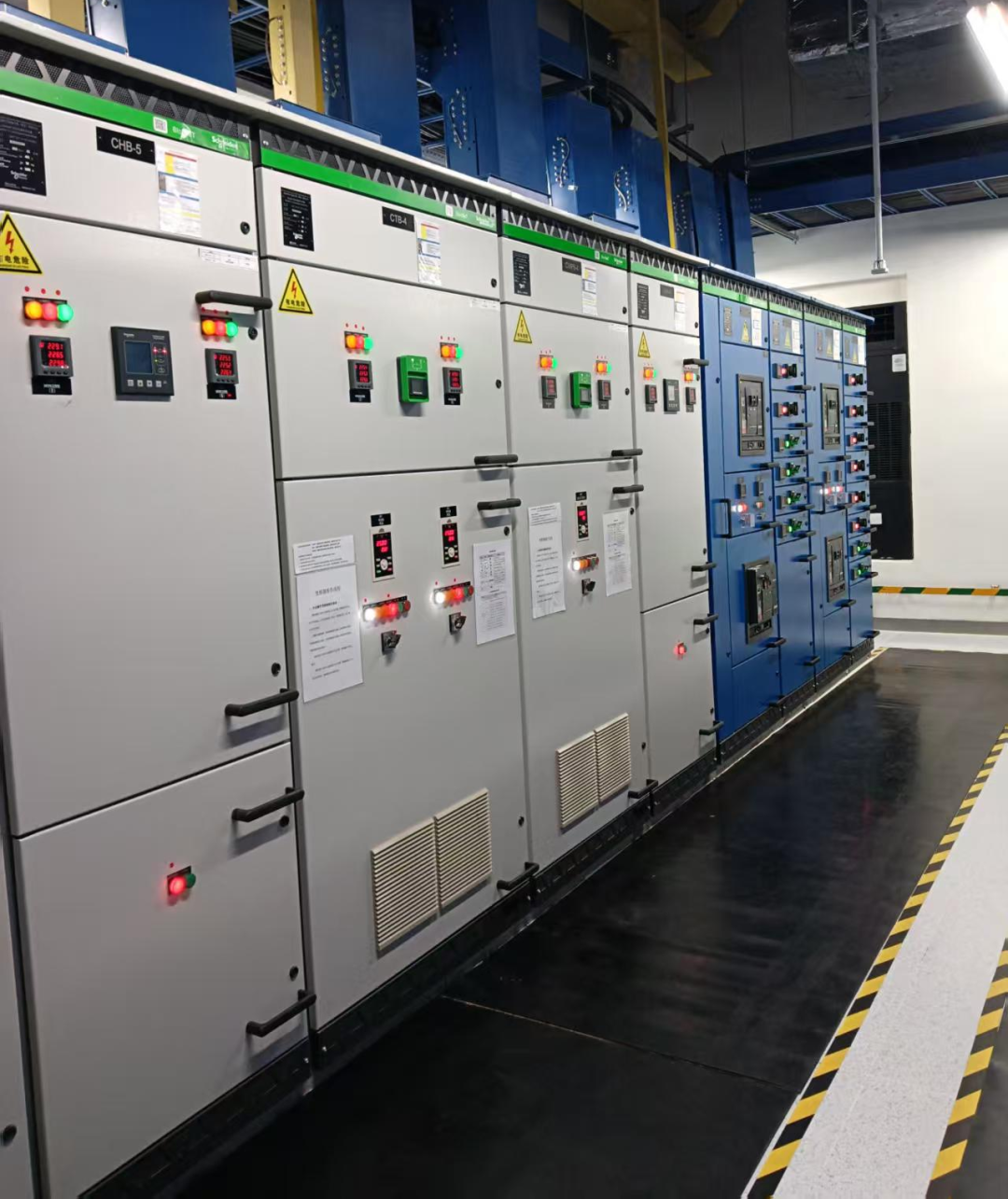

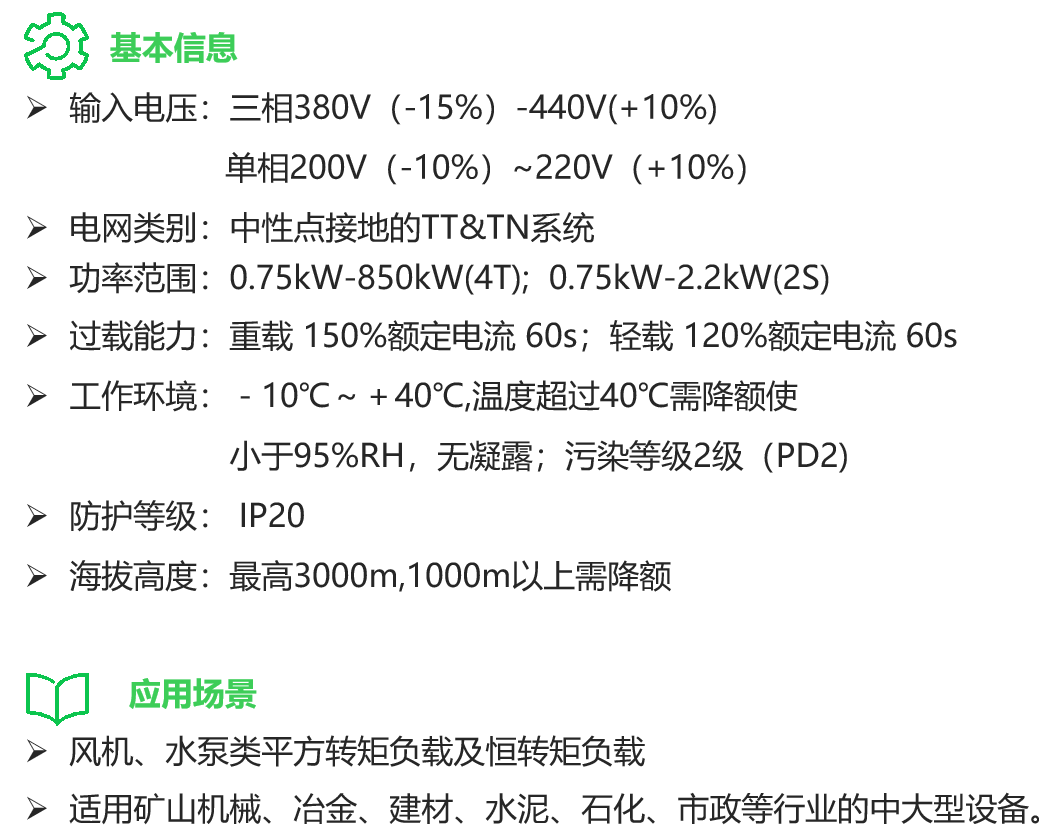

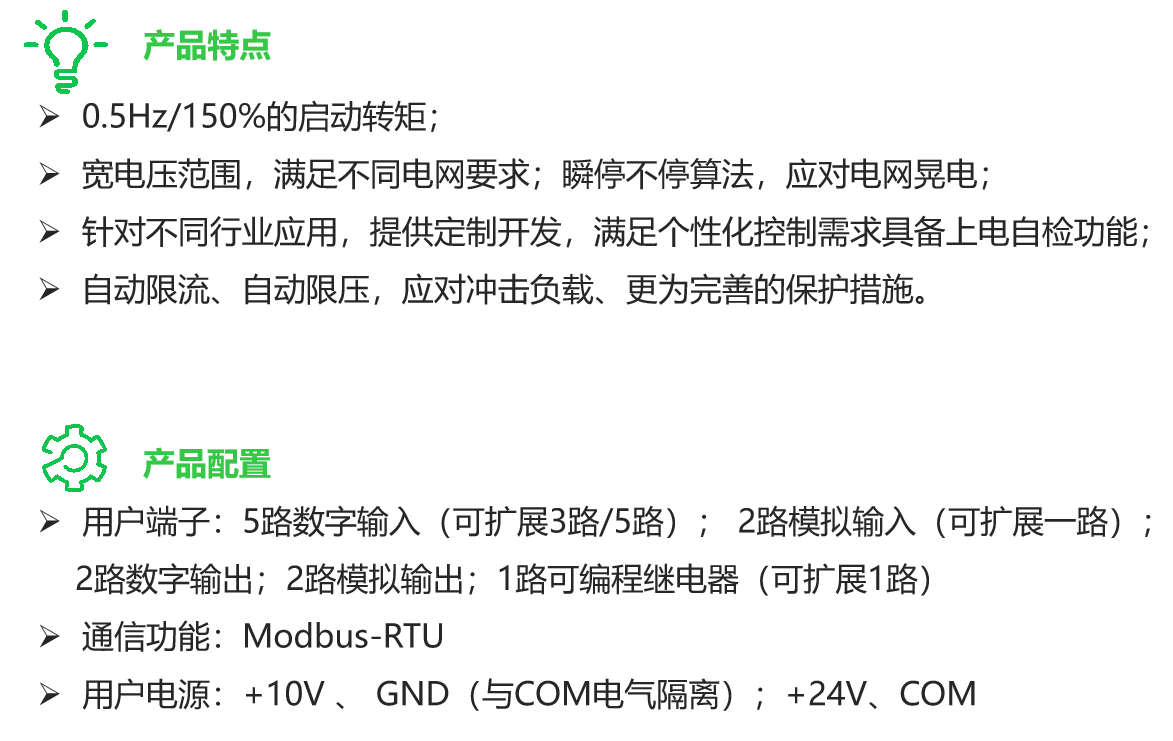

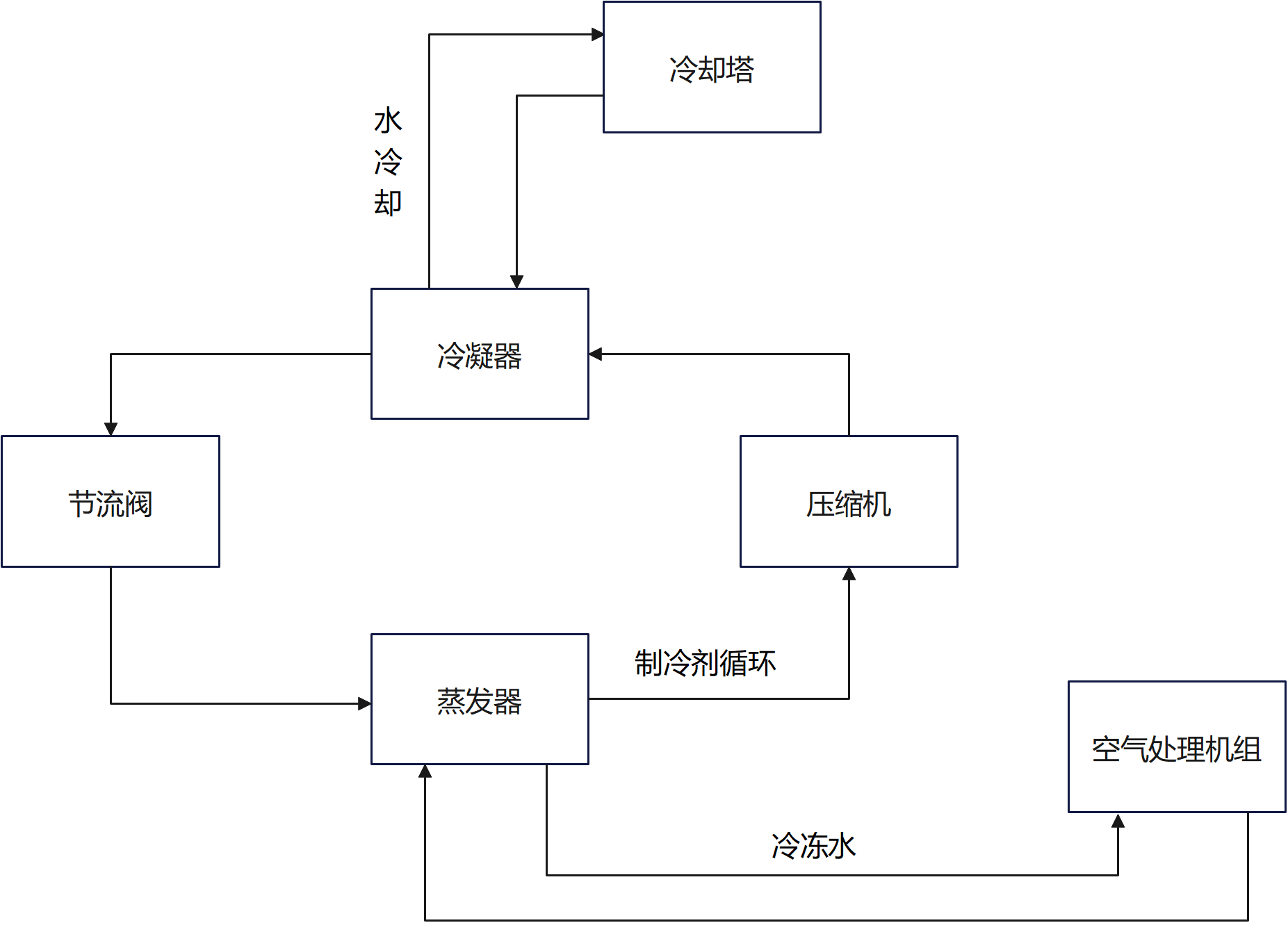

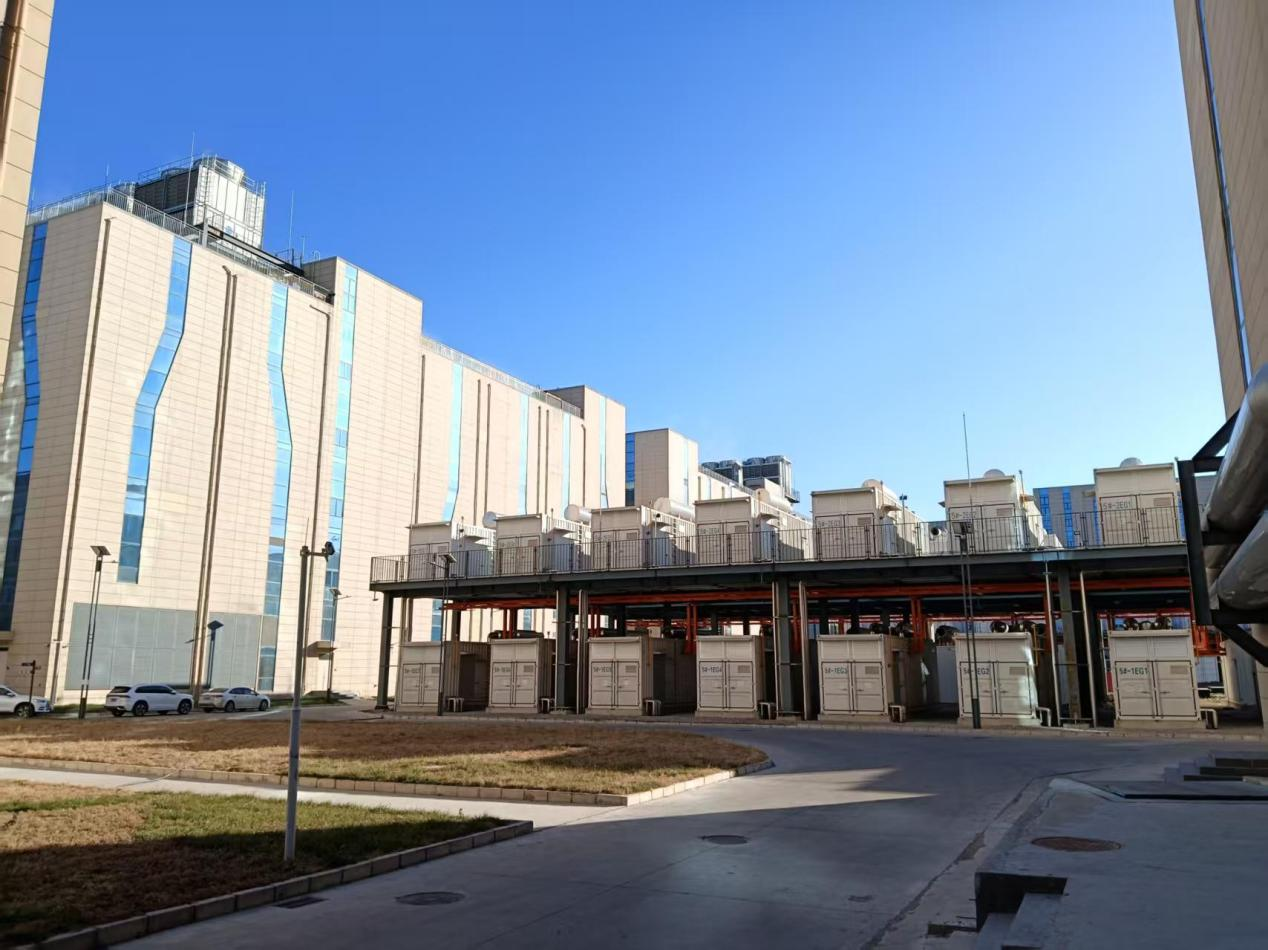

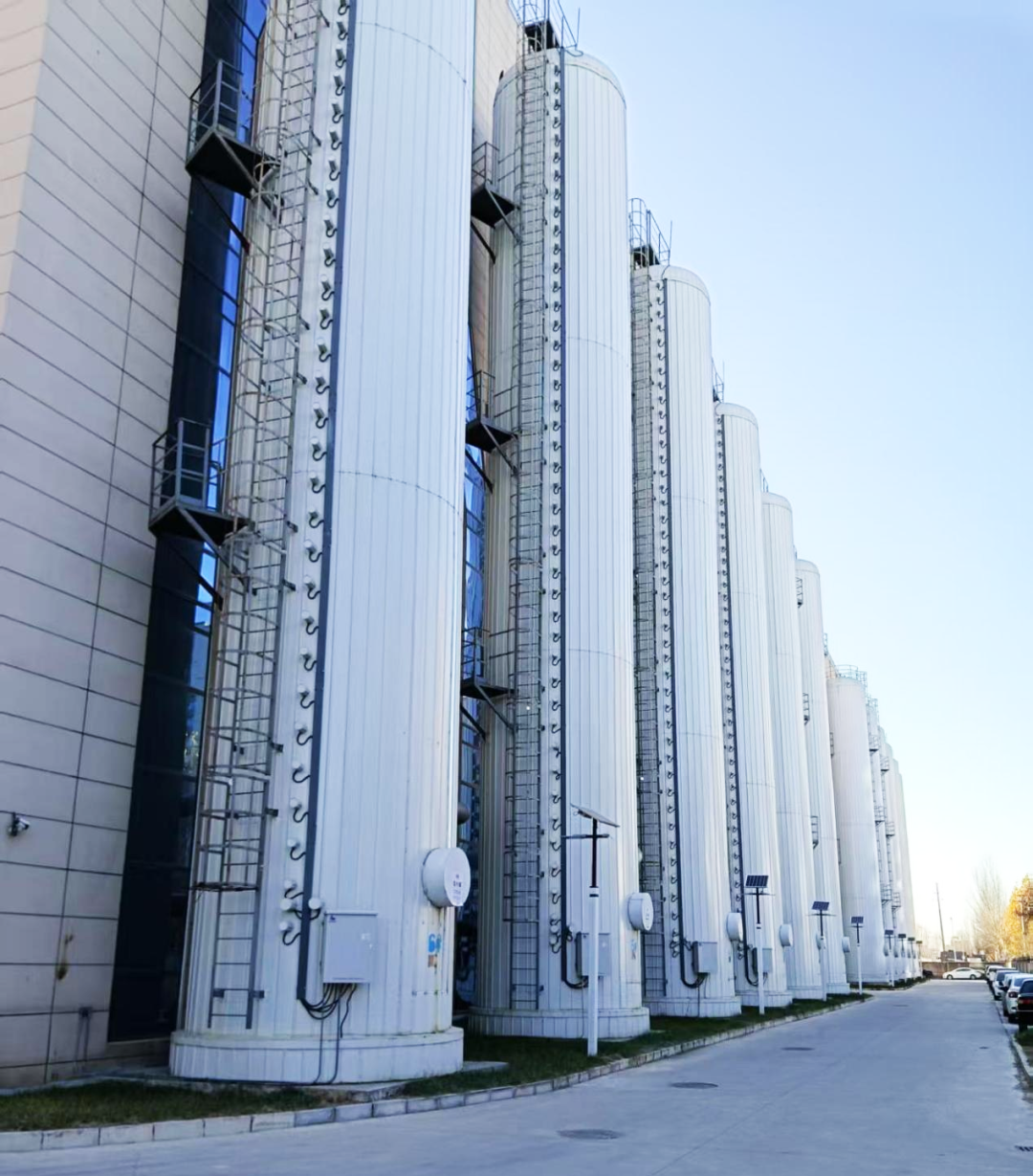

数据中心的任务是为互联网、云计算、人工智能等数字化应用提供核心支撑和保障。在这些数据中心机房中，工作着大量的IT设备，每时每刻都在产生大量的热。高温会导致IT设备工作异常，严重者甚至会损毁IT设备。所以可靠的冷却系统是保障数据中心稳定正常工作的必备条件之一。本文介绍易驱GT200变频器在数据中心冷却系统中的应用。 01 数据中心水冷却系统工作原理 ①制冷剂循环 制冷剂循环包括蒸发器、压缩机、冷凝器、节流阀回路进行热循环。 02 GT200变频器 在数据中心水冷却系统中的应用 1》用于冷却泵。将冷却水在冷凝器和冷却塔之间循环。 03 GT200变频器 数据中心水冷却系统应用优势 1》数据中心需要双电源切换，即一路电源出现故障时，立即切换到另一路电源进行供电。 在电源切换过程中，有时会导致变频器跳故障，即使电源切换成功，由于变频器报了故障，相应的负载也不能成功启动。GT200变频器采用瞬停不停功能和转速追踪功能确保了双电源切换过程的成功切换。如果双电源切换时间短，变频器触发瞬停不停功能，先降频处理，双电源切换完毕，再升频，恢复到正常运行状态；如果双电源切换时间长，双电源切换完毕后，变频对当前负载进行转速追踪启动，然后恢复到正常运行状态。 如果上位机端出现故障，导致4~20MA信号丢失，变频器运行频率丢失，将使整个冷却系统瘫痪。GT200变频器内置了4~20MA信号丢失检测功能，当检测到4~20MA控制信号丢失时，变频器将触发运行频率保持，保持变频器的运行频率保持在掉线前一刻的运行频率。 当需要现场检修或其他需要现场操作的情况，开关置于本地端，本地控制有效。GT200变频器具有多通道运行命令和运行频率切换功能，可以实现控制命令和频率给定通道随意切换。 现场图片1 现场图片2 04 GT200变频器简介 GT200变频器，凭借其丰富的功能，稳定的性能以及贴合现场使用的设计，得到了数据中心客户的认可。目前GT200变频器已经大量服务于数据中心冷却系统的现场。
在蒸发器处，制冷剂蒸发，吸收热量--->经过压缩机压缩，形成高温高压制冷剂气体 --->在冷凝器处，制冷剂冷凝，释放热量--->经节流阀流向蒸发器循环。
②水冷却循环
在冷凝器处，制冷剂冷凝释放的大量的热，经由冷却水泵在冷凝器和冷却塔之间循环。
③冷却塔
在冷却风机的作用下，对冷却泵循环过来的循环水进行冷却。
④水冷冻循环
在蒸发器处，制冷剂吸热，与冷冻水泵循环的循环水进行热交换形成冷冻水，冷冻水经空气处理机组供给IT设备降温
2》用于冷却塔风机。驱动冷却塔风机对冷却水进行散热冷却。
3》用于冷冻泵。将冷冻水在蒸发器和空气处理机组之间循环。
2》数据中心的变频器，自动控制过程均采用上位机远程给定4~20MA的模拟控制。
3》控制柜需要具有本地/远程切换功能。平时正常工作时，开关置于远程端，远程控制有效，处于自动控制状态。
