一、简介： 此案例介绍易驱变频器GT200系列在川煤集团对旋风机上的应用。
煤矿对旋风机：对旋轴流通风机是将一个叶轮装在另一个叶轮的后面，而叶轮的转向彼此相反，称为对旋型轴流通风机，或对置式轴流风机。煤矿对旋风机因其主要由该通风机采用两级叶轮对旋式结构，两级叶轮分别由容量及相同型号电动机驱动，两个叶轮旋转方向相反，从进风口看，第一级叶轮顺时针方向旋转，第二级叶轮则逆时针方向旋转。当空气流入第一级叶轮获得能量后并经第二级叶轮排出，第二级叶轮兼备普通轴流风机中静叶的功能，在获得整直圆周方向速度风量同时，增加气流的能量，从而达到普通轴流式通风机不能达到的高效率，高风压。
对旋风机的特点1)采用扭曲机翼型叶片，气动效率高，节能效果极为显著。
2）、性能多样，规格齐全，能够与各种阻力和风量类型的通风网路很好匹配，可保持长期高效运转。
3）、设有稳流环装置，特性曲线无驼峰，没有喘振危险，在任何阻力状态下均可安全稳定运转，并适于多风机联合运转。
4）、采用电动机与叶轮直联的结构，整体稳定性好，安装方便，维修容易，装置局阻低。比带传动和长轴传动效率高，没有传动故障，没有断轴危险，轻度地基下沉和滑移不影响正常运转。
5）、结构紧凑，防潮性能好。风机主体采用钢板、型钢组焊结构，叶片为钢板材料，中空，叶片及整体强度高，抗井下爆破冲击波的能力强，可安装在地表，也适合安装于井下，特别适于作为多级机站通风系统的机站风机。
二、易驱变频器系列优势
1、采用TI高速电机控制专用DSP处理器，高速、准确的完成复杂的矢量计算，实现电机的完全解耦。
2、采用先进的电机模型算法，0.5Hz可输出150﹪额定转矩，稳速精度0.5﹪，调速范围1:100.
3、标配RS485接口，支持MODBUS通讯协议，可以和上位机如触控屏、PLC等组网通讯。
4、完善的保护措施
可实现过压、欠压、输入缺相、输出缺相，过载、过热、过流、外部端子故障、通讯故障、电流检测错误、电机调谐故障等近20种故障的保护，可靠性更高。

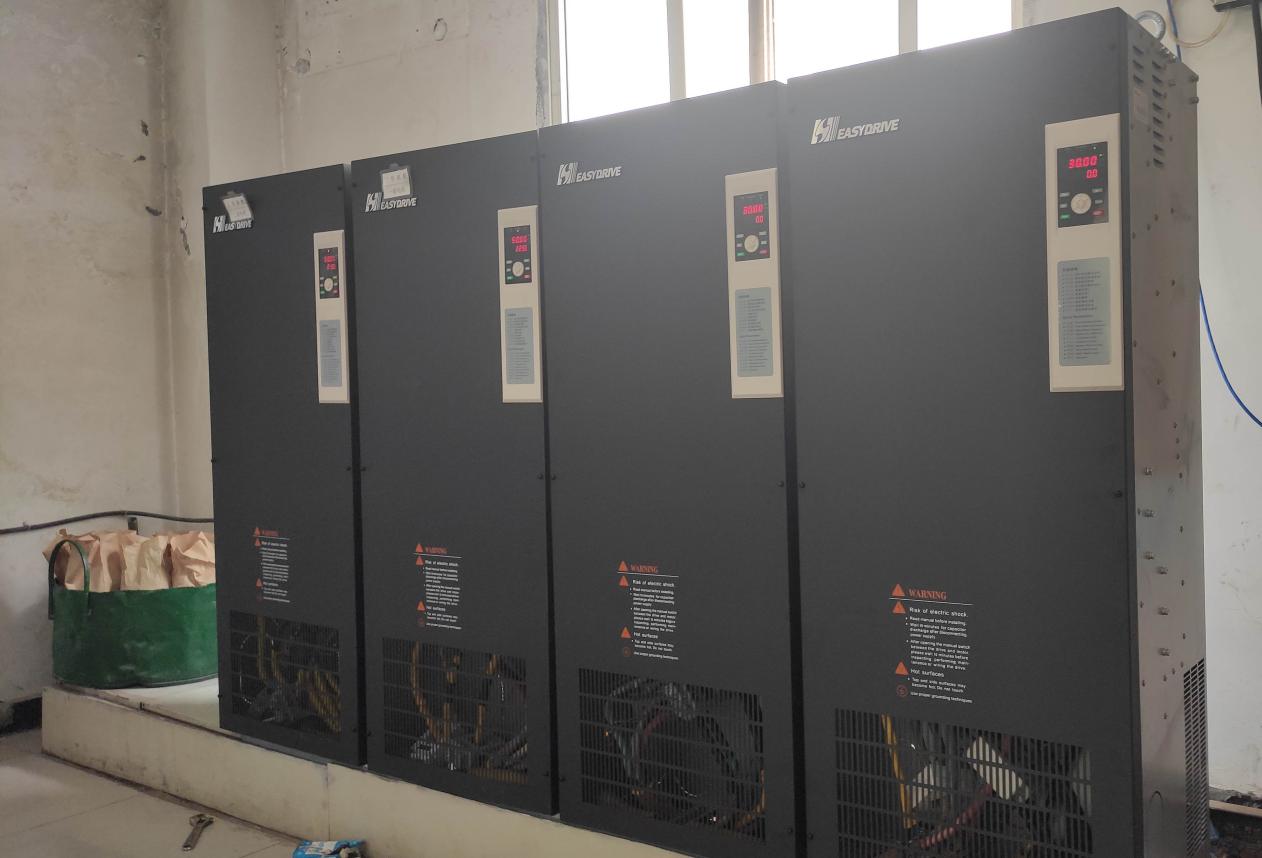

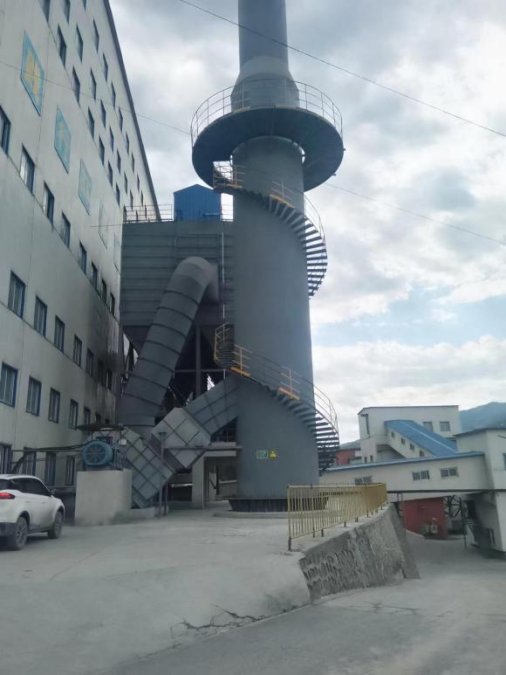

三、易驱变频器现场应用图集
四、 结束语
使用易驱GT200系列变频器开环矢量模式以及转速跟踪功能，使负载更加运行平稳，减小了负载对电力系统的冲击。晃电再启动实现不停机功能。
